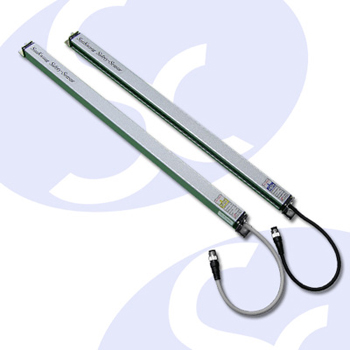

◆投/受光式安全光幕检测能力很强
◆光轴间隔 20mm
◆可以检测到最长距离7M
◆坚固的铝合金外壳制造，拥有抗振能力
◆内置防止相互干扰电路功能
◆超薄设计，便于操作的可视性 |
|
| 型 号 |
SK-2008R |
SK-2012R |
SK-2016R |
SK-2020R |
SK-2024R |
SK-2028R |
SK-2032R |
SK-2036R |
SK-2040R |
SK-2044R |
SK-2048R |
| |
投 光 |
ST-2008R |
ST-2012R |
ST-2016R |
ST-2020R |
ST-2024R |
ST-2028R |
ST-2032R |
ST-2036R |
ST-2040R |
ST-2044R |
ST-2048R |
| 受 光 |
SR-2008R |
SR-2012R |
SR-2016R |
SR-2020R |
SR-2024R |
SR-2028R |
SR-2032R |
SR-2036R |
SR-2040R |
SR-2044R |
SR-2048R |
| 检测 距离 |
5M (MAX) ※可以订购 5~9M |
| 检测 物体 |
32Ø 以上的物体 |
| 光轴 数量 |
8 |
12 |
16 |
20 |
24 |
28 |
32 |
36 |
40 |
44 |
48 |
| 检测 高度 |
140mm |
220mm |
300mm |
380mm |
460mm |
540mm |
620mm |
700mm |
780mm |
860mm |
940mm |
| 光轴 间隔 |
20 mm |
| 使用 电压 |
12V-24V DC±10%. Ripple 10% (Max) |
| 消耗 电流 |
60mA |
70mA |
80mA |
100mA |
110mA |
120mA |
130mA |
140mA |
150mA |
160mA |
170mA |
| 输 出 |
NPN |
| 反应 速度 |
10m sec (Max) |
| 周围 温度 |
-25 ~ +55℃ |
| 重 量 |
投 光 |
205g |
255g |
305g |
355g |
405g |
455g |
505g |
555g |
605g |
655g |
705g |
| 受 光 |
205g |
255g |
305g |
355g |
405g |
455g |
505g |
555g |
605g |
655g |
705g |

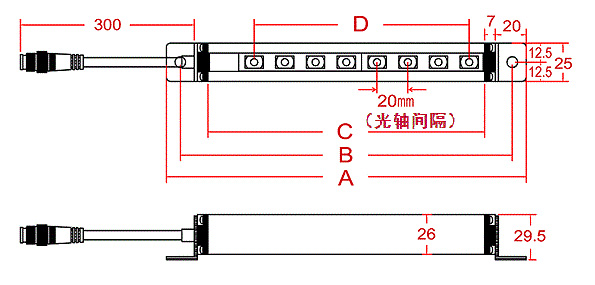

◆ 投受光器尺寸 (Dimension)
| MODEL |
A |
B |
C |
D |
| SK-2008R |
234 |
216 |
180 |
140 |
| SK-2012R |
314 |
296 |
260 |
220 |
| SK-2016R |
394 |
376 |
340 |
300 |
| SK-2020R |
474 |
456 |
420 |
380 |
| SK-2024R |
554 |
536 |
500 |
460 |
| SK-2028R |
634 |
616 |
580 |
540 |
| SK-2032R |
714 |
696 |
660 |
620 |
| SK-2036R |
794 |
776 |
740 |
700 |
| SK-2040R |
874 |
856 |
820 |
780 |
| SK-2044R |
954 |
936 |
900 |
860 |
| SK-2048R |
1034 |
1016 |
980 |
940 |
A : 感应器全长
B : 感应器 固定架孔距离
C : 感应器 外壳长度
D : 感应检测距离
◆ 延长连接器
基础配线 : 3M
选择订购: 受光器● 5M / 7M / 10M / 20M
投光器● 5M / 7M / 10M / 20M
◆ 排线图 (Wring)
1）图纸
2）图纸
 |
|
|
|
|
