◆投/受光式安全光幕检测能力很强
◆光轴间隔 25.3mm
◆可以检测到最长距离7M
◆坚固的铝合金外壳制造，拥有抗振能力
◆内置防止相互干扰电路功能
◆超薄设计，便于操作的可视性 |
|
| 型 号 |
SK-3004A |
SK-3008A |
SK-3012A |
SK-3016A |
SK-3020A |
SK-3024A |
SK-3028A |
SK-3032A |
SK-3036A |
SK-3040A |
SK-3044A |
SK-3048A |
| |
投 光 |
ST-3004A |
ST-3008A |
ST-3012A |
ST-3016A |
ST-3020A |
ST-3024A |
ST-3028A |
ST-3032A |
ST-3036A |
ST-3040A |
ST-3044A |
ST-3048A |
| 受 光 |
SR-3004A |
SR-3008A |
SR-3012A |
SR-3016A |
SR-3020A |
SR-3024A |
SR-3028A |
SR-3032A |
SR-3036A |
SR-3040A |
SR-3044A |
SR-3048A |
| 检测 距离 |
7M (Max) |
| 检测 物体 |
45Ø 以上物体 |
| 光轴 数量 |
4 |
8 |
12 |
16 |
20 |
24 |
28 |
32 |
36 |
40 |
44 |
48 |
| 检测 高度 |
77mm |
177mm |
278mm |
379mm |
480mm |
581mm |
862mm |
783mm |
884mm |
985mm |
1086mm |
1187mm |
| 光轴 间隔 |
25.3 mm |
| 使用 电压 |
12V-24V DC±10%. Ripple 10% (Max) |
| 消耗 电流 |
55mA |
60mA |
80mA |
90mA |
100mA |
110mA |
120mA |
130mA |
140mA |
150mA |
160mA |
170mA |
| 输 出 |
NPN |
| 反应 速度 |
10m sec (Max) |
| 周围 温度 |
-25 ~ +55℃ |
| 重 量 |
投 光 |
260g |
400g |
540g |
680g |
820g |
970g |
1110g |
1250g |
1390g |
1530g |
1670g |
1810g |
| 受 光 |
260g |
400g |
540g |
680g |
820g |
970g |
1110g |
1250g |
1390g |
1530g |
1670g |
1810g |
◆投受光外部图纸 (Dimension)
| MODEL |
A |
B |
C |
D |
| SK-3004A |
172 |
152 |
121 |
76 |
| SK-3008A |
273 |
253 |
222 |
177 |
| SK-3012A |
374 |
354 |
323 |
278 |
| SK-3016A |
475 |
455 |
424 |
379 |
| SK-3020A |
576 |
556 |
525 |
480 |
| SK-3024A |
677 |
657 |
626 |
581 |
| SK-3028A |
778 |
758 |
727 |
682 |
| SK-3032A |
879 |
859 |
828 |
783 |
| SK-3036A |
980 |
960 |
929 |
884 |
| SK-3040A |
1081 |
1061 |
1030 |
985 |
| SK-3044A |
1182 |
1162 |
1131 |
1086 |
| SK-3048A |
1283 |
1263 |
1232 |
1187 |
A : 感应器全长
B : 感应器 固定架孔距离
C : 感应器 外壳长度
D : 感应检测距离

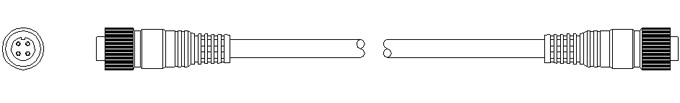

◆ 延长连接器
基础配线 : 3M
选择订购: 受光器● 5M / 7M / 10M / 20M
投光器● 5M / 7M / 10M / 20M

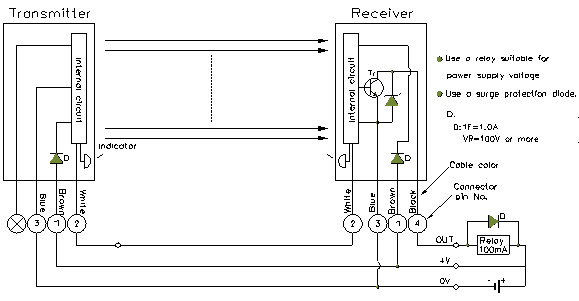

◆ 排线图 (Wring)
1）图纸
2）图纸
 |
|
|
|
|
