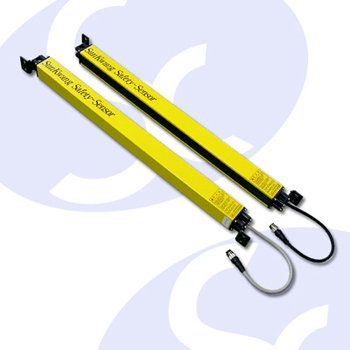

◆投/受光式安全光幕检测能力很强
◆光轴间隔 50mm
◆可以检测到最长距离7M
◆坚固的铝合金外壳制造，拥有抗振能力
◆内置防止相互干扰电路功能
◆超薄设计，便于操作的可视性 |
|
| 型 号 |
SK-5004A |
SK-5008A |
SK-5012A |
SK-5016A |
SK-5020A |
SK-5024A |
| |
投 光 |
ST-5004A |
ST-5008A |
ST-5012A |
ST-5016A |
ST-5020A |
ST-5024A |
| 受 光 |
SR-5004A |
SR-5008A |
SR-5012A |
SR-5016A |
SR-5020A |
SR-5024A |
| 检测 距离 |
7M (Max) |
| 检测 物体 |
70Ø 以上物体 |
| 光轴 数量 |
4 |
8 |
12 |
16 |
20 |
24 |
| 检测 高度 |
152mm |
354mm |
556mm |
758mm |
960mm |
1162mm |
| 光轴 间隔 |
50 mm |
| 使用 电压 |
12V-24V DC±10%. Ripple 10% (Max) |
| 消耗 电流 |
55mA |
60mA |
80mA |
90mA |
100mA |
110mA |
| 输 出 |
NPN |
| 反应 速度 |
10m sec (Max) |
| 周围 温度 |
-25 ~ +55℃ |
| 重 量 |
投 光 |
400g |
690g |
970g |
1250g |
1530g |
1810g |
| 受 光 |
400g |
690g |
970g |
1250g |
1530g |
1810g |

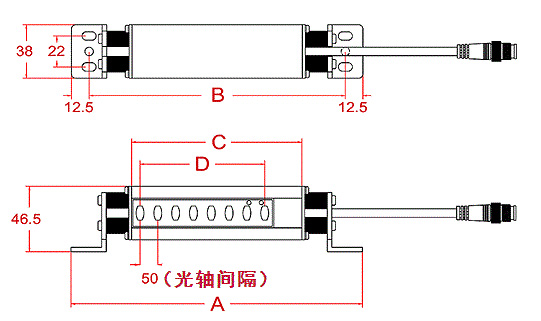

◆投受光外部图纸 (Dimension)
| MODEL |
A |
B |
C |
D |
| SK-5004A |
273 |
253 |
222 |
152 |
| SK-5008A |
475 |
455 |
424 |
354 |
| SK-5012A |
677 |
657 |
626 |
556 |
| SK-5016A |
879 |
859 |
828 |
758 |
| SK-5020A |
1081 |
1061 |
1030 |
960 |
| SK-5024A |
1283 |
1263 |
1232 |
1162 |
A : 感应器全长
B : 感应器 固定架孔距离
C : 感应器 外壳长度
D : 感应检测距离
◆ 延长连接器
基础配线 : 3M
选择订购: 受光器● 5M / 7M / 10M / 20M
投光器● 5M / 7M / 10M / 20M
◆ 排线图 (Wring)
1）图纸
2）图纸
 |
|
|
|
|
