◆投/受光式安全光幕检测能力很强
◆光轴间隔 20mm
◆可以检测到最长距离7M
◆坚固的铝合金外壳制造，拥有抗振能力
◆内置防止相互干扰电路功能
◆超薄设计，便于操作的可视性 |
|
| 型 号 |
SK-2008X |
SK-2016X |
SK-2024X |
SK-2032X |
SK-2040X |
SK-2048X |
| 检测 距离 |
4M (Max) |
| 检测 物体 |
32Ø 以上物体 |
| 光轴 数量 |
8 |
16 |
24 |
32 |
40 |
48 |
| 检测 高度 |
140mm |
300mm |
460mm |
620mm |
780mm |
940mm |
| 光轴 间隔 |
20 mm |
| 使用 电压 |
12V-24V DC±10%. Ripple 10% (Max) |
| 消耗 电流 |
60mA |
90mA |
110mA |
130mA |
150mA |
170mA |
| 输 出 |
NPN Open Controller |
| 反应 速度 |
105 sec (Max) |
| 周围 温度 |
-25 ~ +55℃ |
| 重 量 |
投 光 |
200g |
300g |
400g |
500g |
600g |
700g |
| 受 光 |
190g |
285g |
380g |
475g |
570g |
665g |

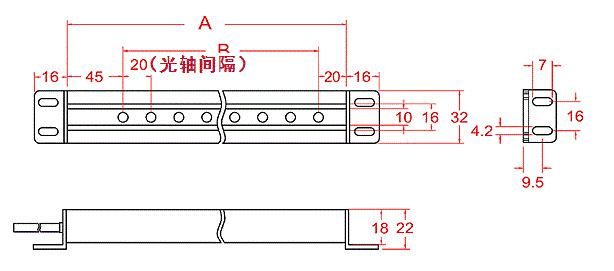

◆投受光外部图纸 (Dimension)
| MODEL |
A |
B |
| SK-2008X |
205 |
140 |
| SK-2016X |
355 |
300 |
| SK-2024X |
505 |
460 |
| SK-2032X |
655 |
620 |
| SK-2040X |
805 |
780 |
| SK-2048X |
955 |
940 |
A : 感应器 外壳长度
B : 感应检测距离
◆ 特点 (Characteristics)
◆ 排线图 (Wring)
| Pin |
Wire Color |
Transmitter |
Reciever |
|
LED |
Transmitter |
Reciever |
| 1 |
Brown |
12~24VDC |
12~24VDC |
| 2 |
White |
C / R |
C / R |
Green |
Power |
On |
| 3 |
Blue |
0V |
0V |
Red1 |
Test(M/S) |
Unstable |
| 4 |
Black |
M / S |
M / S |
Red2 |
- |
Power |
| ※ C / R : Synchronism | |
|
|
|
|
