SKL-902-Series
SKL-902-Series

SKL-902-Series 4负荷显示

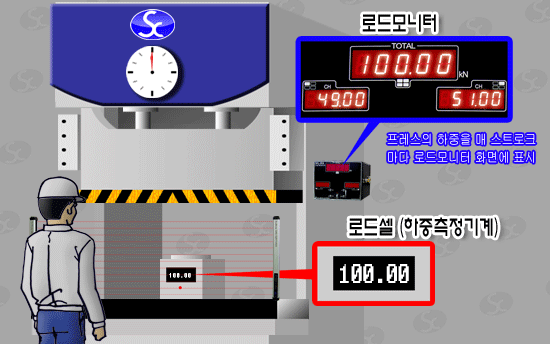

◆首先设置机床的压力(CAPACITY容量),超过容量限制时自动停止机器,根据模具的不同,负载重量的变化来设置相应的上限和下限值,超过负载重量和低过负载重量时,机器就会自动停止。
◆掌握作用于冲压框架左右的负荷平衡,了解负荷中心,偏心负荷等,有助于冲压机及模具的维持管理。
◆作为模具的超载保护器,模具破损以及模具的研磨时期,并对送进推力,板压变化等实施监控。
◆通过了解产品的合理负荷,可容易的选择冲压机设备。
◆显示器采用易于办识的数字LED。
(比如:使用5TON的模具时,设置+0.3T,-0.3T,上限超过5.3T,未到达4.7T时机床自动停止)

Strain Gauge(350Ω) 2 or 4
+5V and -5VDC(10V) at 70mA maximum Short & Open Circuit protected
0~2.5VDC, 3.5mm Stereo Phone Jack
High Gain 0.057㎷/V - 0.625㎷/V
Low Gain 0.568㎷/V - 5.00㎷/V
Automatic Circuits maintain true zero during periods between
Measurements. This assures sensor and
instrument accuracy regardless of ambient temperature excursions.
± 1㎷/V
Low Gain(×1) Gain modulus : 40 ~ 440
High Gain (×10) Gain modulus : 400 ~ 4400
0 ~ 1㎑
0 ~ 400 SPM(Threshold Trigger)
400 ~ 3000 SPM(Cam Probe Trigger)
5-Digit × 3 or 5-Digit × 5
10~30VDC, Maximum 50㎃ NPN or PNP
Proximity Switch or Limit Switch
NC, NO Contact, 10A (AC120V)
RS 485 / 232 (Option)
Security Key jumper provides protection to the monitor settings from being
Changed by
Unauthorized person.
3W, 90~130VAC (50/60㎐) or 170~280VAC (50/60㎐)
0 ~ 70℃
Approximately 4.3㎏

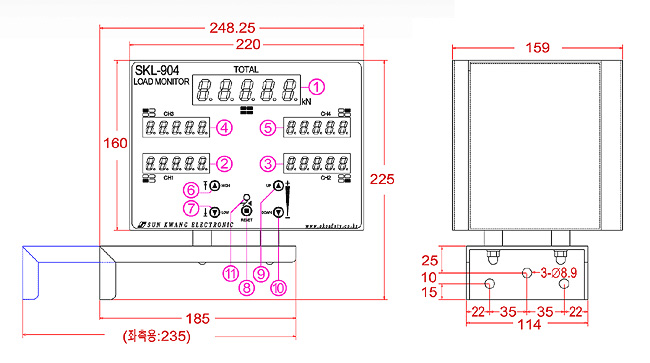

1 DISPLAY (TOTAL) 合计负荷显示,显示计数器,显示小数点和字母
2 DISPLAY (CH1) 负载重量分类显示在各LED(DIGITAL)屏幕上,4个各种传感器的输入,上面 左/右侧显示负载重量或者下面的左/右测显示负载重量。
SKL-90□ LOAD MONITER是 2或4是显示传感器信号屏幕 - SKL-902(左1CH,右2CH), SKL-904(上面 左1CH,右2CH/下面 左3CH,右4CH)
3 DISPLAY (CH2)
4 DISPLAY (CH3)
5 DISPLAY (CH4)
6 HIGH S/W 设置上限负载重量时使用
7 LOW S/W 设置下限负载重量时使用
8 RESET S/W 复位报警或显示基本负载重量和回车键(ENTER KEY)模式
9 UP S/W 增加各种设置值时使用
10 DOWN S/W 减少各种设置值时使用
11 ALARM LED 进入警报状态时继电器运作时亮灯
