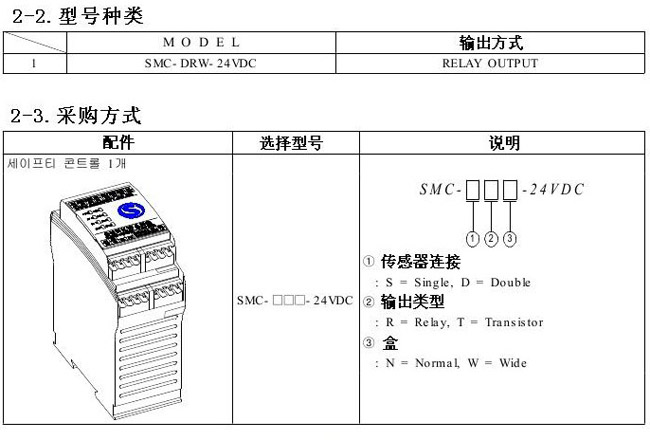

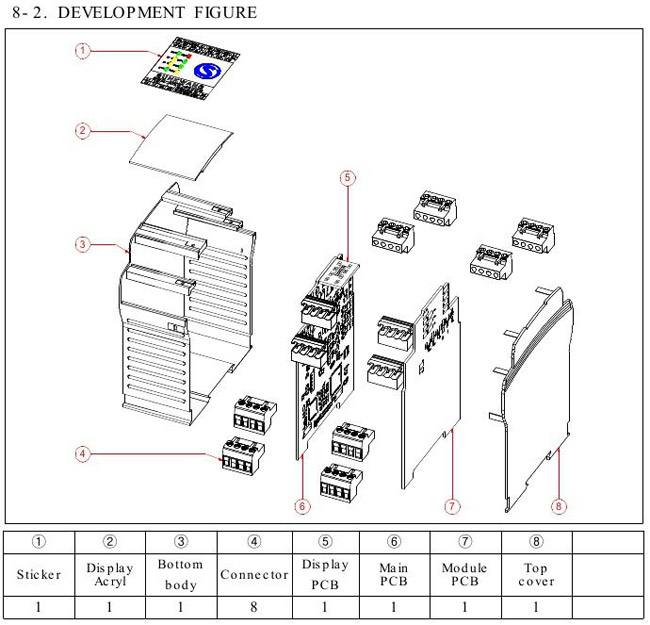

| 安全模块SMC-DRW-24VDC（安全光幕控制器） |
- 认证：S认证 CE认证
- 安全类别 4
- EDM 功能
- 继电器输出 x 2 ( 2 No) |
|
 |

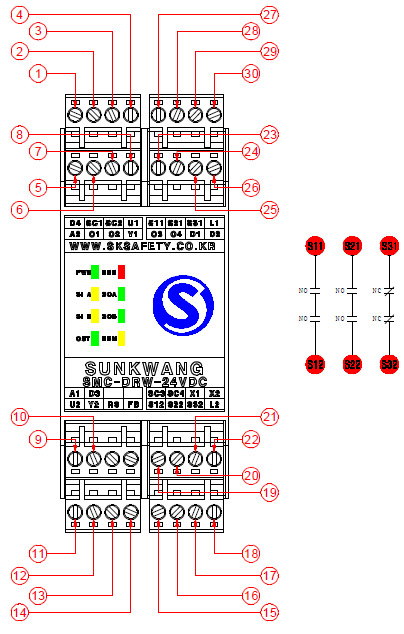

（1)门式开关电源（-） D4
（2）反馈脉冲1 SC1
（3）反馈脉冲2 SC2
（4）逻辑连接输出1 U1
（5）输入电源（-） A2
（6)传感器输入1 O1
（7）传感器输入2 O2
（8）切换输入短路监视 Y1
（9）输入电源（+） Y2
（10)门式开关电源（+） D3
（11）输入逻辑连接 U2
（12）切换输入短路监视2 Y2
（13）手动复位 RS
（14)反馈 FB
（15）继电器输出接触A S12
（16）继电器输出接触B S22
（17）继电器输出接触C S23
（19）逻辑连接输出2 L2
（19）反馈脉冲3 SC3
（20）反馈脉冲4 SC4
（21）辅助输入（监控） X1
(22)辅助输入（错误） X2
(23)传感器输入3 O3
(24)传感器输入4 O4
(25)门式开关输入 D1
(26)门式开关输出 D2
(27)继电器输出接触A S11
(28)继电器输出接触B S21
(29)继电器输出接触C S31
(30)逻辑连接输出1 L1 |

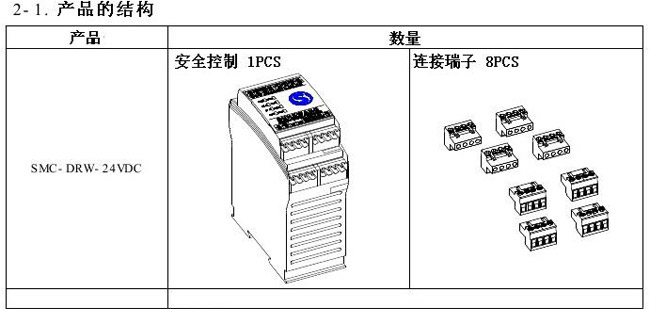

2.产品特征
■内置EDM技能
■硬件和软件设计，强调安全
■内置故障监控电路
■安全光幕2套，门式开关连接
| |

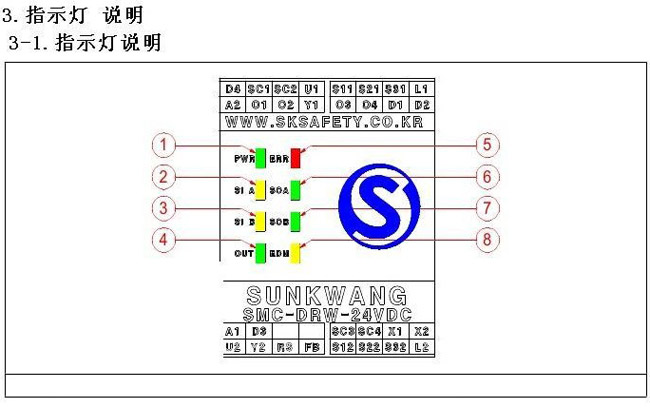

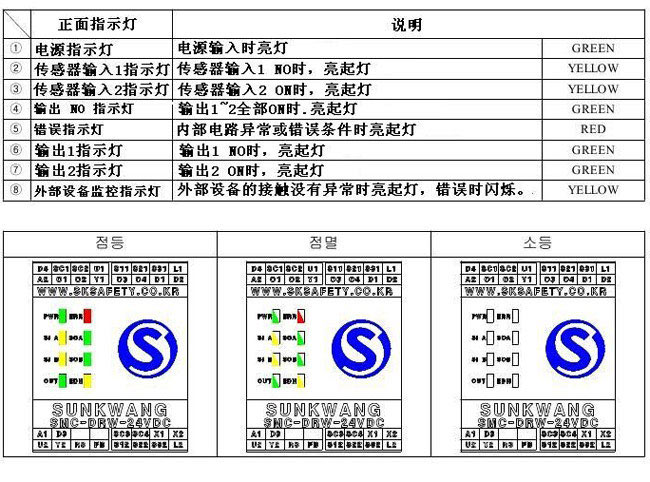

正面指示灯 |
说明 |
|
| ① |
电源指示灯 |
电源输入时亮灯 |
GREEN |
| ② |
传感器输入1指示 |
传感器输入1NO时，亮起灯 |
YELLOW |
| ③ |
传感器输入2指示灯 |
传感器输入2ON时，亮起灯 |
YELLOW |
| ④ |
输出NO指示灯 |
输出1~2全部ON时，亮起灯 |
GREEN |
| ⑤ |
错误指示灯 |
内部电路异常或错误条件时亮起灯 |
RED |
| ⑥ |
输出1指示灯 |
输出1NO时，亮起灯 |
GREEN |
| ⑦ |
输出2指示灯 |
输出2NO时，亮起灯 |
GREEN |
| ⑧ |
外部设备监控指示灯 |
外部设备的接触没有异常亮起灯，错误时闪烁 |
YELLOW |

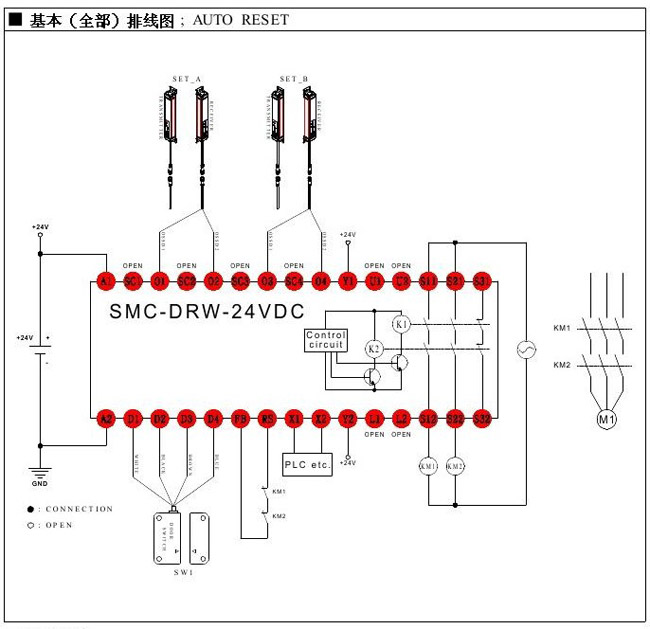

■自动复位
SK-S2**P安全光幕被遮光的物体消失时，自动输出控制ON，机械运转。
人检测区和不能进入危险区域之间上使用
■SW1不使用时，连接D1和D2
 |

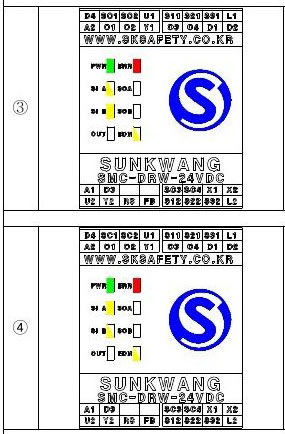

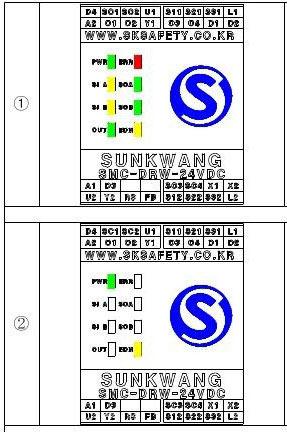

当接通电源"PWR"灯和“ERR"，亮起灯内部电路没有异常时"ERR"灯会熄灯，外部设备没有异常时”EDM"灯会亮起，这时候传感器输入“SI1"和"SI2"进来“S01，S02，OUT"灯亮起 |
| 传感器被遮光，不能输入进来时，"SI1,SI2，S01，S02，OUT"灯会熄灯 |
 |
万一”SI1"和“SI2"位相不同时，”S01.S02，OUT"灯会熄灭，“ERR"灯亮起时，安全状态 |
| 万一”SI1"和“SI2"位相不同时”SO1SO2，OUT"灯会熄灭，“ERR”灯亮起时，安全状态会连锁。有异常面灯闪烁。 |
6.每种模式定时图表

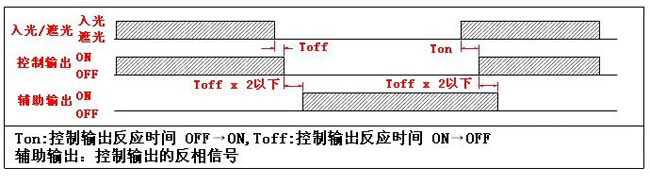

6-1.基本模式定时图表
| |

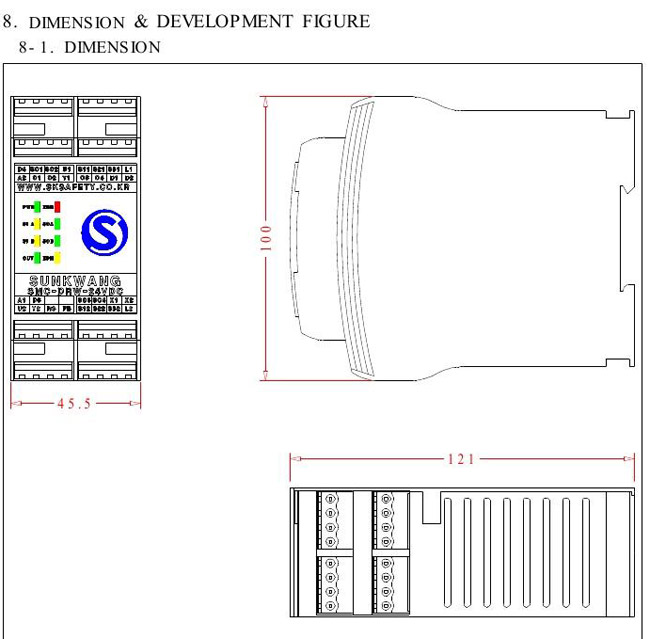

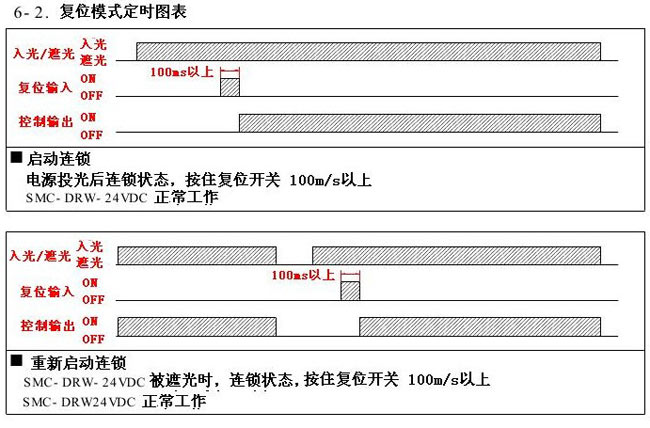

SMC-DRW-24VDC |
| 反应 时间 |
ON→OFF:max 15ms, OFF→ON:max 50ms |
| 电源 电压 |
DC 24V±20% |
| 控制 输出 |
继电器输出x3个（NO×2，NC×1) 负载电流2A以下 |
| 辅助 输出 |
剩余电压2V以下 |
| 消耗 电流 |
152mA |
| 输入 电压 |
连锁选择输入，复位输入，静音输入
ON电压，9~24v（吸入 电流3mA以下）
OFF电压：0~1.5v |
| 内置指示灯 |
输出指示灯（绿色x3),电源指示灯（绿色x1），
传感器输入指示灯（黄色x2），EDN指示灯(黄色x1） |
| 安全关联技能 |
通过双重输出电路 |
| 保护 电路 |
输出负载短路保护，电源以及接触保护 |
| 注意 温度 |
工作时-10~55℃（但不结冰） |
| 注意 湿度 |
工作时35%~85%RH（但不结冰） |
| 绝缘 电阻 |
20MΩ |
| 耐 电 压 |
AC 500V 50/60HZ 1min |
| 保护 结构 |
IP40，IP54以上 |
| 耐 振 动 |
频率：10~55HZ,振幅：0.7mm X,Y,Z各方向20次振动 |
| 耐 冲 击 |
频率：100㎨ x,y,z各方向1000次 |
| 材 质 |
外壳：ABS |
| 重 量 |
280g |
 , , |
|
|
|
|
