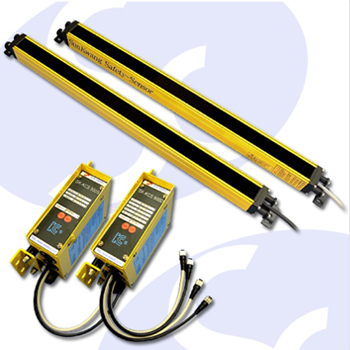

SK-KCS10□□P Series
SK-KCS10□□P Series

◆最早获得KS安全认证
◆通过电子波适应性
◆两个独立的输出触点电路组成,确保安全性能
◆光轴间隔 12.65mm (可检测20Ø以上物体)
◆最长检测距离7M.
◆检测能力非常优秀,采用固定的铝合金外壳和一个特殊的防震橡胶螺栓,拥有防震性非常强,也有防潮和防水功能。
SK-KCS10P

型 号 SK-KCS1008P SK-KCS1016P SK-KCS1024P SK-KCS1032P SK-KCS1040P SK-KCS1048P
  投 光 ST-KCS1008P ST-KCS1016P ST-KCS1024P ST-KCS1032P ST-KCS1040P ST-KCS1048P
受 光 SR-KCS1008P SR-KCS1016P SR-KCS1024P SR-KCS1032P SR-KCS1040P SR-KCS1048P
检测 距离

7M (Max)

检测 物体

20Ø以上物体

光轴 数量

8

16

24

32

40

48

检测 高度

89mm

190mm

291mm

392mm

493mm

564mm

光轴 间隔

20mm

使用 电压

110V~220V AC (Controll Box)

输 出

继电器 接触点 (NO 接点)

继 电 器

DC 12V ( LY-2 )

反应 速度

15m sec (Max)

环境 温度

-10~+55℃

重量 投 光

140g

280g

420g

560g

700g

840g

受 光

140g

280g

420g

560g

700g

840g


投光/受光部 (Transmitter/Receiver)


◆安全光幕外观尺寸

MODEL A B C D
SK/SKD-KCS1008P 217 198 121 89
SK/SKD-KCS1016P 318 299 222 190
SK/SKD-KCS1024P 419 400 323 291
SK/SKD-KCS1032P 520 501 424 392
SK/SKD-KCS1040P 621 602 525 493
SK/SKD-KCS1048P 722 703 626 594
  A : 感应器全长
  B : 感应器 固定架孔距离
  C : 感应器 外壳长度
  D : 感应检测距离




◆传感器连接器

◆基础配件 : 3M
◆选择长度 : 受光传感器线● 5M / 9M / 15M
◆投光传感器线● 5M / 6M / 9M / 15M

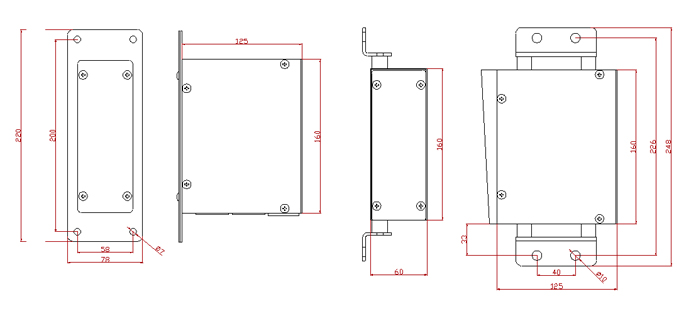

◆控制器尺寸(自定安装方向)固定方向如下两种 (Dimension)

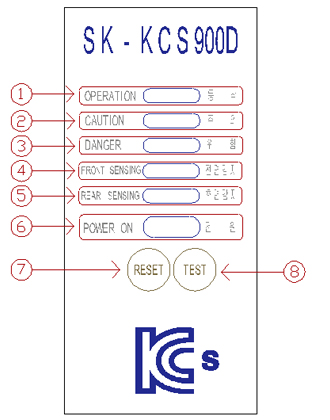

◆控制器使用说明

NO 名称 技能
1 运转指示灯 输出进来时亮起灯(入光或无效时)
2 注意指示灯 输出光被遮光时亮起灯 (被遮光时)
3 危险指示灯 控制器内置电路出现问题时亮起灯
4 正面指示灯 正面传感器被遮光时亮起灯
5 后面指示灯 后面传感器被遮光时亮起灯
6 电源指示灯 控制器正常运转时亮起灯
7 复位指示灯 使用中产品出现问题时,初始化(复位)
8 测试 按钮 此产品时不适用测试按钮


◆电源连接器      ◆基础配件 : 2.5M       ◆选择线长 : 4M

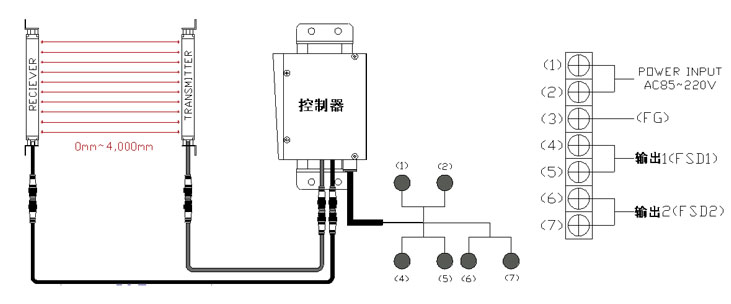

◆单控制器排线图


◆双控制器排线图
