◆最早获得KS安全认证
◆光轴间隔20MM
◆IP等级 65
◆装载EDM技能（辅助输出监控）
◆通过电子波适应性
◆暂时失效功能
◆消隐功能 （可以设置所需位置的光轴数为止，停止(禁止）使用) |
|
| 型 号 |
SK-K216P |
SK-K220P |
SK-K224P |
SK-K228P |
SK-K232P |
SK-K236P |
SK-K240P |
SK-K244P |
SK-K248P |
| |
投 光 |
ST-K216P |
ST-K220P |
ST-K224P |
ST-K228P |
ST-K232P |
ST-K236P |
ST-K240P |
ST-K244P |
ST-K248P |
| 受 光 |
SR-K216P |
SR-K220P |
SR-K224P |
SR-K228P |
SR-K232P |
SR-K236P |
SR-K240P |
SR-K244P |
SR-K248P |
| 光轴 间隔 |
20mm |
| 检测 高度 |
32Ø以上物体 |
| 检测 距离 |
6M |
| 反应 时间 |
ON→OFF : Max 20ms, OFF→ON : Max 20ms |
| 电源 电压 |
DC 12V ± 20% |
| 输入 电压 |
选择连锁输入，重启输入，暂时失效功能 ON 电压: 11~24V (吸入电流3mA 以下) OFF 电压: 0~1.5V 或者开启 |
| 消耗 电流 |
128mA |
135mA |
143mA |
150mA |
158mA |
165mA |
173mA |
180mA |
1881mA |
| 控制 输出 |
PNP TR 输出(DC 12V)×2个, 负荷 电流 300mA 电流电压 2V 以下 |
| 辅助 输出 |
NPN TR 输出×1个, 负荷 电流 300mA 以下，电流电压 2V 以下 |
| 辅助 电路 |
保护 输出 负荷 短路 , 保护电源以及接触 |
| 工作 温度 |
工作时 -10~55 (但不能结冰) |
| 工作 湿度 |
工作时 35%~85% RH (工作时), 储存时 35%~95% RH |
| 注意 事项 |
白光灯：受光面 3000Lx 以下 / 太阳光 : 受光 10,000Lx이하 |
| 安全 管理 |
消隐（停止）功能 （可以设置所需位置的光轴数为止，停止(禁止）使用) |
| 耐 电 压 |
AC 1000V 50/60Hz 1min |
| 耐 震 动 |
频率(10~55Hz) 振幅: 0.35mm 实验方式 X,Y,Z 各 20次 震动 |
| 耐 冲 击 |
加速度: 10ms（10g）, 冲当 1000次 |
| 重量 |
投 光 |
860g |
1005g |
1150g |
1295g |
1440g |
1585g |
1730g |
1875g |
2020g |
| 受 光 |
860g |
1005g |
1150g |
1295g |
1440g |
1585g |
1730g |
1875g |
2020g |

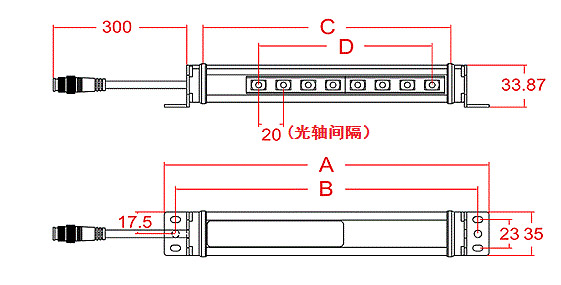

投光/受光部
| MODEL |
A |
B |
C |
D |
| SK/SKD-K216P |
412 |
364 |
350 |
300 |
| SK/SKD-K220P |
492 |
474 |
430 |
380 |
| SK/SKD-K224P |
572 |
554 |
510 |
460 |
| SK/SKD-K228P |
652 |
634 |
590 |
540 |
| SK/SKD-K232P |
732 |
714 |
670 |
620 |
| SK/SKD-K236P |
812 |
794 |
750 |
700 |
| SK/SKD-K240P |
892 |
874 |
830 |
780 |
| SK/SKD-K244P |
972 |
954 |
910 |
860 |
| SK/SKD-K248P |
1052 |
1034 |
990 |
940 |
A : 感应器全长
B : 感应器 固定架孔距离
C : 感应器 外壳长度
D : 感应检测距离

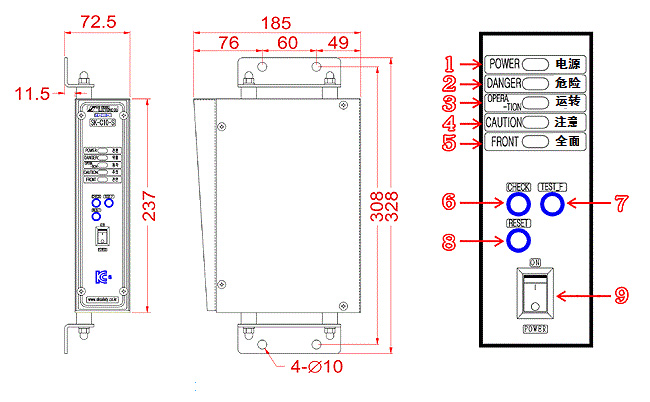

控制器固定架尺寸
| 1 |
POWER |
电源 ON 时亮灯 |
| 2 |
DANGER |
继电器触点不运作时亮灯 |
| 3 |
OPERATION |
正常运转时亮灯 |
| 4 |
CAUTION |
光轴遮光时亮灯 |
| 5 |
FRONT |
正面设置的防护装置 运转指示灯 |
| 6 |
CHECK |
检测继电器运转状态 |
| 7 |
TEST_F |
防护装置初始化 |
| 8 |
RESET |
正面设置的防护装置 运转指示灯 |
| 9 |
POWER S/W |
把电源 ON/OFF 时使用 |
◆. 产品 名称和种类
1-1. 产品名称 (投受光器)
◆产品结构
| 产品 |
数量 |
| SK-S1□□P-□ |
投光器1个，入（受）光器一个258 |
 |
SK-JC□A-T(gray)
SK-JC□A-R(black) |
投光（Gray)连接器 1个，入（受）光（Black)连接器 1个 |
 |
| SK-BK2 |
Bracket 4个 |
 |
| 产品 |
型号 |
说明 |
 |
SK-K2□□P |
SK-K2∴∴P
SKD-K2∴∴P
SK --- 单个传感器部附件
SKD--- 两个前后传感器部附件
∴∴ --- 光轴 数 |
| 延长连接器 |
弹头连接器
|
SK-JC□A |
连接到控制器的终端时使用，延长连接器
□ 电缆长度可以通过数字告诉
SK-JC3A, SK-JC5A, SK-JC7A, SK-JC9A |
双头连接器
 |
SK-JC□B |
连接到控制器的终端时使用，延长连接器
□ 电缆长度可以通过数字告诉
SK-JC3B, SK-JC5B, SK-JC7B, SK-JC9B |
上下部固定 B/K
 |
SK-BK1 |
传感器（光幕）固定用托架
固定用 托架的种类 : A-TYPE/B-TYPE |
支架固定环
 |
SK-BG1 |
支架固定用 B/K 组装 |
◆. 正面指示灯说明
1-1. 指示灯说明
| NO |
正面指示灯 |
使用说明 |
| 3 |
入（受）光水平指示灯 |
1~3LED亮灯表示入（受）光状态(表-1 参考) |
| 4 |
ON输出指示灯 |
控制输出为NO时亮起灯 |
| 5 |
OFF输出指示灯 |
控制输出为OFF时亮起灯 |
| 6 |
电源指示灯 |
电源供应亮起灯 |
| 7 |
功能模式指示灯 |
传感器的当前功能用数字来显示 |
| 8 |
错误指示灯 |
如果出现错误时，用数字来显示 |
◆[表-1 入（受）光水平 指示灯]
 |
控制输出 ON 水平的 120% 以上 时候
1, 2, 3LED灯全部亮起灯 |
 |
控制输出 ON 水平的 100~120% 时候
1, 2LED灯亮起灯 |
 |
控制输出ON水平的 80~100% 时候
1LED灯亮起灯 |
 |
控制输出ON 水平的 80% 未满时候
1, 2, 3LED灯全部不亮 |
| 入（受）光水平 100%以上运转， 为了保障安全使用，LED灯全部亮起灯的状态下使用 |
◆[表-2 功能模式指示灯]
 |
一般模式使用时亮起灯
光轴之间内被遮光的物体消失时，自动控制输出 NO。 |
 |
固定消隐（停止）模式使用灯 所需的位置光轴无效（停止）使用 |
 |
移动消隐（停止）使用时亮起灯 所需的光轴数位置无效（停止）使用 |
◆[表-3错误模式指示灯]
 |
光轴之间内被检测到物体时亮起灯
LED ON ERROR |
 |
被设置的光轴和已安装连接的光轴，出现错误时亮起灯
PORT SET ERROR |
 |
外部LED灯出现不良时亮起灯
MUTE LED ERROR |
 |
最终输出端损坏时亮起灯
PRA DERR ERROR |
 |
最终输出端损坏时亮起灯
PRB DERR ERROR |
 |
电源 ON时，输出短路的时候亮起灯
SAFETY IN ERROR |
 |
最终输出继电器不良时亮起灯
FEED ERROR |
 |
MUTTING不工作（运转）时亮起灯
MUTE ERROR |
 |
投光信号不顺畅，重复显示时亮起灯.
TX PORT ERROR |
 |
CPU A 不良时亮起灯
PRA MONITORING ERROR |
 |
CPU B 不良时亮起灯
PRB MONITORING ERROR |
 |
投光, 入（受）光光通信不良时亮起灯
PTX ERROR |
◆. 功能分类工作（运转）说明
1-1. 一般功能工作（运转）说明
◆投光轴
POWER ON LED (⑥), OUTPUT ON LED (④) 亮起灯 LEVEL LED (③-1:绿色, ③-2：绿色, ③-3:绿色) 3个同时 ON 时 100% 光轴形成于正常投光
◆入（受）光轴
POWER ON LED (⑥), OUTPUT LED ON (④) 亮起灯 LEVEL LED (③-1:绿色, ③-2:绿色, ③-3:绿色)3个同时 ON 时 100% 光轴形成于正常入（受）光 MODE (⑦) 显示 1 (Normal mode)要显示 这时候可以判断正常工作（运转）
■ 一般操作保护装置检测区域被遮光时，输出OFF,检测区域内被遮光物体消失时，自动输出ON. 这时候被检测到遮光的物体时，投光/入（受）光 模式LEVEL LED (③) OFF， OUTPUT LED OFF (⑤) 侧灯亮起 ERROR (⑧)表示 “1”
■ 安装方法
■ 区域光轴距离
| 投光器和入（受）的距离(检查距离: L) |
允许安装距离 : D |
| 0.2 ~ 3m |
0.13m |
| 3m以上 |
L/2 × tan5° = L × 0.044(m) |

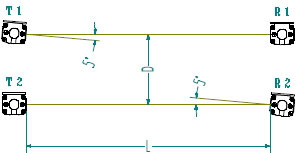

■ 正确的安装 (防止信号干扰)
■ 安装2套之间的遮光板
■ 2套之间投光方向，安装方向不同（前后安装）
|
■ 不会干扰的距离里安装（上下安装）
 |
■ 不会干扰的距离安装（正后面安装）
 |
| 投光器和入（受）光器的检测距离(检测距离 : L) |
允许安装距离 : D |
| 0.2 ~ 3m 时候 |
0.26m |
| 3m以上时候 |
L × tan5° = L × 0.088(m) |
■ 安全光幕尺寸
※ A=传感器总长(连接器以外), B=固定三角架孔距离, C=光轴板距离, D=检测间隔
■ 外形及数值

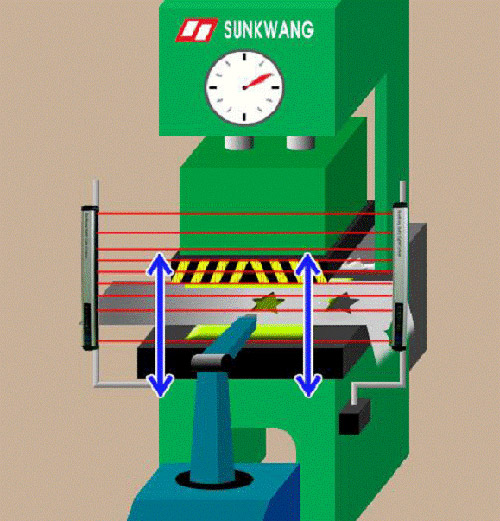

■ 安全装置的连续遮光检测方法
① 检查：防护装置的电源是否正常工作
② 测试方法如下， 防护装置和直角，从顶部到底部慢慢的移动感应区域
③ 移动中间不得输出为ON/ OFF。
■ 产品电源连接图
1. SSD : Secondary Switching Device
(产品的初始电源ON时，内部电路没有异常的时候接触点NC)
2. FSD1. : Final Switching Device
3. FSD2. : Final Switching Device
4. BLANK LAMP : 消隐功能正常工作是亮起灯
(用DC24V LED灯使用)
※如果不使用消隐LED时，防护装置停止工作。
5. EDM : Extemal Device Monitoring :监控外部控制器状态
■ 固定消隐（停止）
可以设置所需位置的光轴停止(禁止）使用。
如果使用固定消隐（停止）功能时，消隐（停止）区域位置，如果障碍物体消除的话，使用时消除消隐（停止）功能
■ 移动消隐（停止）
可以设置所需位置的光轴数为止，停止(禁止）使用。
移动消隐（停止）完成后使用，务必消除消隐（停止）功能使用
|
|
|
|
|
