SK-KCS-F
SK-KCS-F

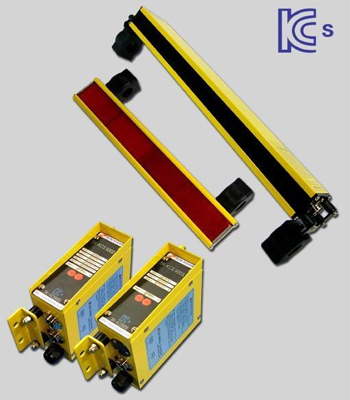

SK-KCS-F Series (AC110~220V Free Voltage)
◆ 通过电子波适应性
◆两个独立的输出触点电路组成
◆光轴间隔 20mm (可检测32Ø以上物体)
◆可以被检测到最短 800mm,最长 4M
◆用LED容易地确定光轴的形成
用途
此产品是针对冲床/剪切机械正常运转时,安全保护操作员设备。冲床机械:冲压时操作员避免发生,手指或身体一部分进入冲床时反射式感应监控,自动停止机械工作(运转)。

维护以及维修方法
1)控制器的继电器寿命到达时,一定要交换。
2)已经交换过的继电器(旧继电器),不能再使用。
3)投/受光部正面的反射玻璃,一定要干净,经常擦拭。

注意事项
1.  请不要把反射器产品不小心能掉或者不正常的振动。
2.  控制器电压不得超过230V,容易出故障。
3.  请不要存储以及以下位置安装
1)直接在日光接触地方。
2)  腐蚀性气体或易燃气体地方
3)有水,油,化学药品地方
4)产品的额定值以上的振动或冲击地方。
5)周围温度超过-10~55度地方

型 号 SK-KCS904F SK-KCS906F SK-KCS908F SK-KCS910F SK-KCS912F SK-KCS914F SK-KCS916F
光 源 红外线 LED
检测 距离 800mm ~ 4M
检测 物体 32Ø 以上的物体
光轴 数量 4 6 8 10 12 14 16
检测 高度 120mm 200mm 280mm 360mm 440mm 520mm 600mm
光轴 间隔 20 mm
使用 电压 AC 110V ~ 220V (Controller)
消耗 电流 60mA 90mA 110mA 130mA 150mA 170mA 190mA
反应 速度 15ms (Max)
周围 温度 -25℃ ~ +55℃
重 量 投 光 645g 800g 935g 1080g 1215g 1390g 1500g
反 射 380g 480g 580g 670g 780g 885g 980g

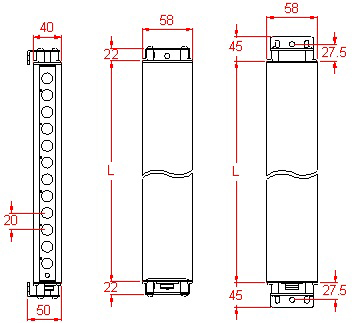

传感器外观尺寸


型       号  L
SK-KCS904F 175
SK-KCS906F 255
SK-KCS908F 335
SK-KCS910F 415
SK-KCS912F 495
SK-KCS914F 575
SK-KCS916F 655

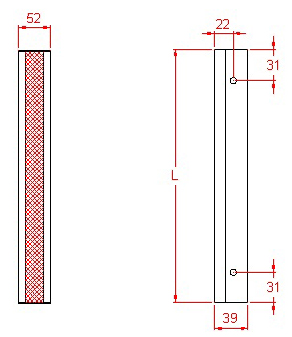

反射板外观尺寸


型       号  L
SK-KCS904F 160
SK-KCS906F 240
SK-KCS908F 320
SK-KCS910F 400
SK-KCS912F 480
SK-KCS914F 560
SK-KCS916F 640

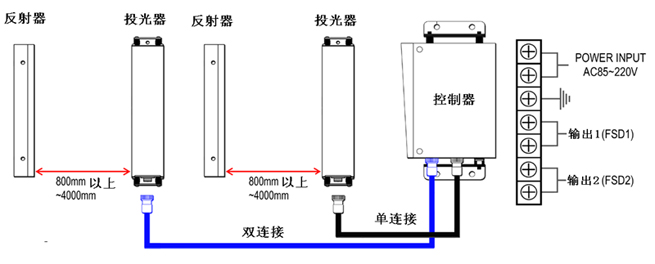

◆ 传感器连接器线

  单控制器 双控制器
基础配线 2M 正面2M, 后面5M
可选择线长 3M, 5M, 7M 3M, 5M, 7M

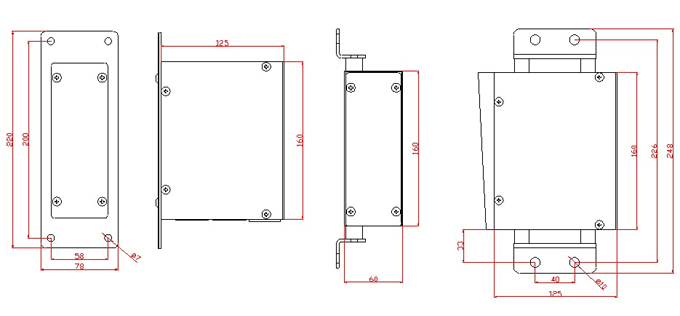

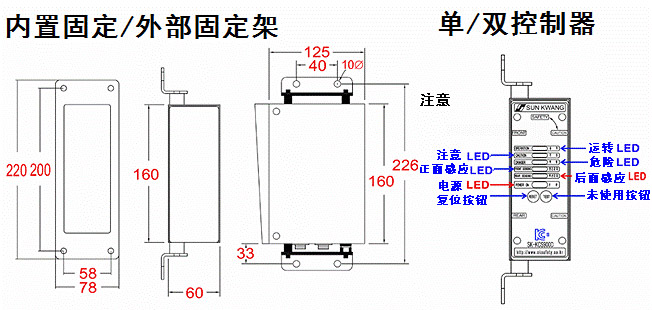

控制器尺寸(自定安装方向)固定方向如下两种

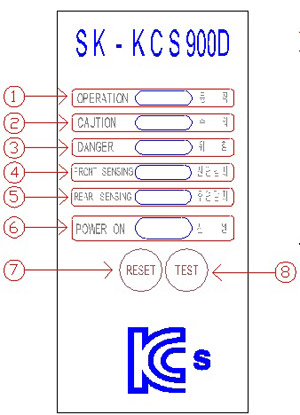

NO 名称 技能
1 运转指示灯 输出进来时亮起灯(入光或无效时)
2 注意指示灯 输出光被遮光时亮起灯 (被遮光时)
3 危险指示灯 控制器内置电路出现问题时亮起灯
4 正面指示灯 正面传感器被遮光时亮起灯
5 后面指示灯 后面传感器被遮光时亮起灯
6 电源指示灯 控制器正常运转时亮起灯
7 复位指示灯 使用中产品出现问题时,初始化(复位)
8 测试 按钮 此产品时不适用测试按钮

控制器尺寸
